广西顶博发电机组制造:柴油发电机双电源自动转换英文简称为ATS。ATS只有安裝在合适其工作任务的地区，以保证组装、调节、维护保养和维护由专业人士开展。ATS的任何实际操作、组装和联接都应遵循使用说明的对应要求。ATS构造是准确的，ATS在出产时有标识，客户不可私自开启，不然后果很严重。在常规标准和故障标准下，只需在开关的性能参数范畴内，可以保证在对应的额定电压中可以信赖地运作，适用660V及下面的场所，额定值工作频率为50/60Hz。

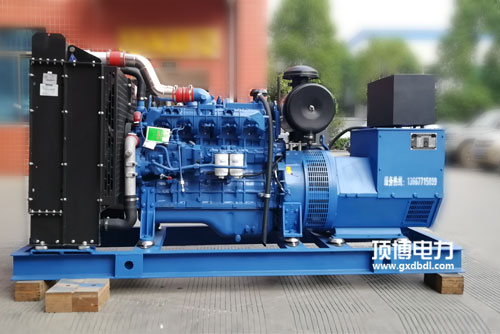

广西顶博发电机组制造双电源自动转换开关

广西顶博发电机组制造双电源自动转换开关的接线端子功能说明

端子排数字序号	触点开关号码	性能	讲解
2号接线端子排	101、106	外接电源零线、cf传输	有源所在，1A AC220v
	101、106	I路事业交流电源零线、火钱进入	AC 220V
	104. 105	II路上班电源开关零线、地线输人	AC 220V
2号接线鼻子	201、206	新开通为无源保持，闭拢为有源保持	详情SYK1型
	202	静态无源操控警报键盘输入共公端
	203	与202愈合后L路分闸
	204	与202合拢后O路分闸	I/II路分闸
	205	与202闭锁后II路重合闸
3号端子排	301. 306	未运用，实物已直连	400A以上的装配工艺
	302	无源方位回馈数字信号的输出公共服务端	基本的型为有源输入，另一个机型为无源输
	303	I路送电后与302合闭
	304	0路分闸后与302关闭
	305	II路送电后与302闭合式
11号端子排	401.406	未运行，的内部已直连	400A之上装配工艺
	402.403	I路分闸后合闭	无源1A AC220V
	404.405	II路送电后合拢	无源1A AC220V
5号端子排	501-506	自名词解释信息輸出端	400A上面选装无源1A AC220v
